- 空壓機流量計

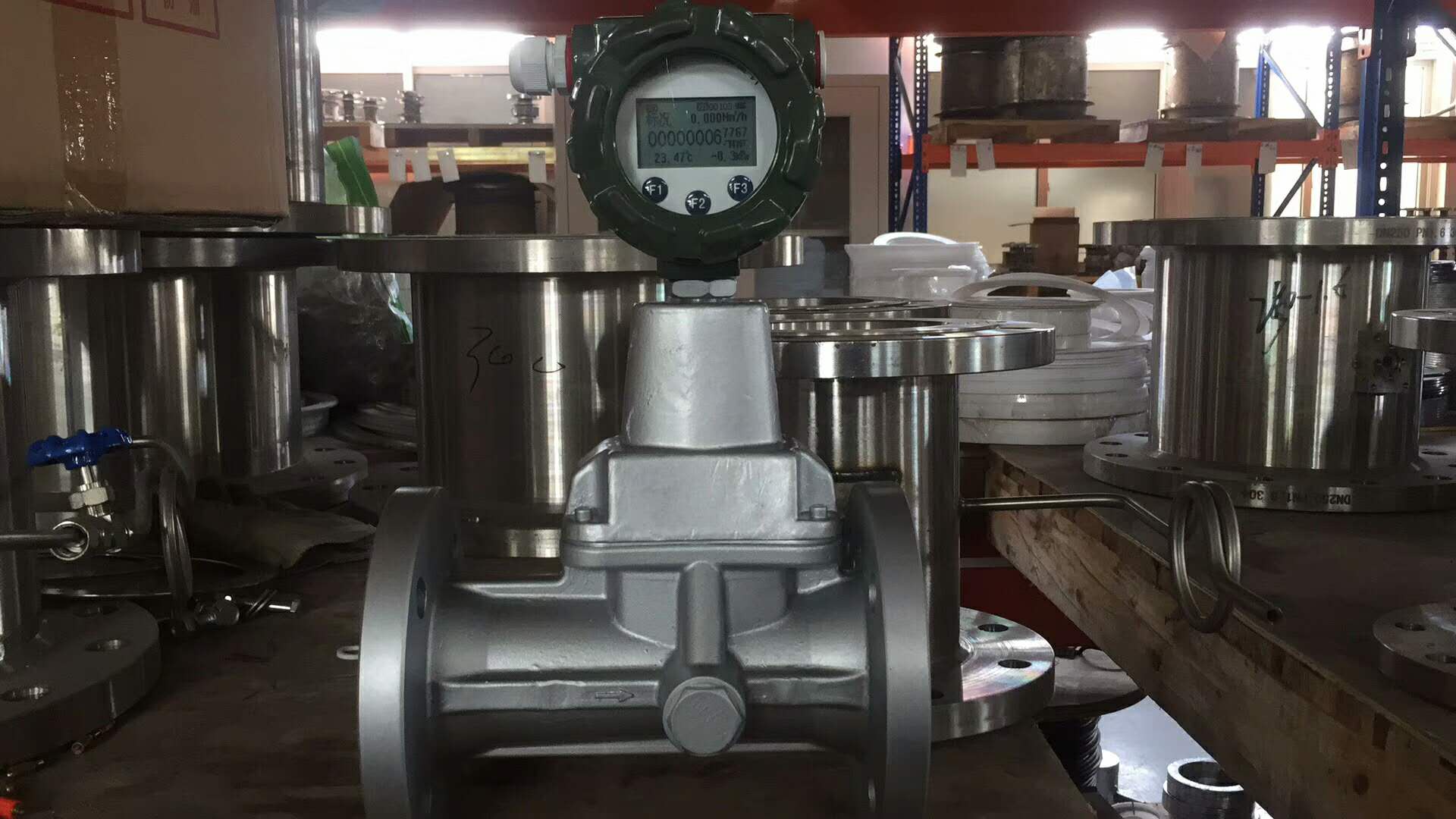

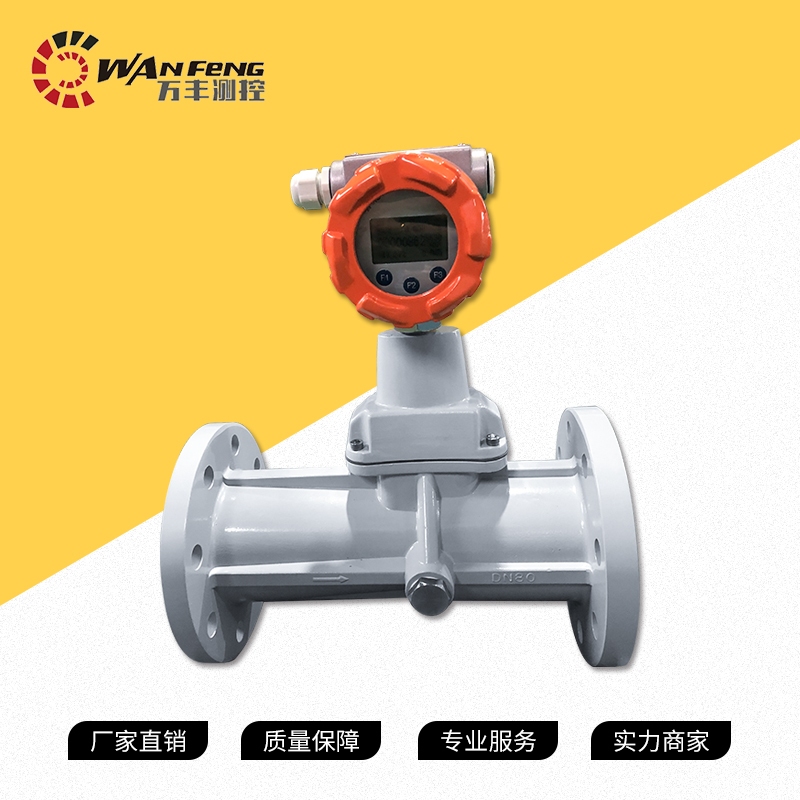

- 一、空壓機流量計概 述
WFLUX旋進旋渦空壓機流量計采用*微處理技術,具有功能強、流量范圍寬、操作維修簡單,安裝使用方便等優點,、它集壓力溫度檢測與補償運算于一體，具有計量精度高，流量范圍寬，無可動部件，抗振與抗脈動流性能好，體積小，重量輕，使用方便等優點。旋進旋渦流量計是石油、化工、電力、冶金及城市燃?xì)夤芫W(wǎng)等行業用于氣體計量的理想儀表。
二、空壓機流量計產品特點
1．內置式壓力、溫度、流量傳感器，安全性能高,結構緊湊，外形美觀。
2．就地顯示溫度、壓力、瞬時流量和累積總量。
3．采用*信號處理放大器和獨特的濾波技術，有效地剔除了壓力波動和管道振動所產生的干擾信號，大大提高了流量計的抗干擾能力，使小流量具有*的穩定性。
4. 特有時間顯示及實時數據存儲之功能，無論什么情況，都能保證內部數據不會丟失,可*性保存。
5．整機功耗極低,能憑內部電池長期供電運行,是理想的無需外電源就地顯示儀表。
6．防盜功能可靠，具有密碼保護,防止參數改動。
三、旋進旋渦流量計表主要技術參數
1.流量計規格、基本參數和性能指標
注：1.表中所列的流量范圍為產品出廠時檢定的流量范圍(常溫、常壓下介質為空氣，ρ=1.205kg/m3）型號規格 公稱通徑DN(mm) 流量范圍（m3/h） 儀表系數(m3)-1 壓力等級(MPa) 準確度(級) 注 備 WFLUX-25 25 2.5～30 240000 1.6; 2.5; 4.0 1.5 PN≤1.6MPa為鋁合金外殼； PN≤4.0MPa為 鑄 鋼 或 不 銹 鋼 外殼;PN>4.0MPa為特殊規格;請?jiān)谟嗀洉r注明。 WFLUX-32 32 4.5～60 90000 WFLUX-50 50 10～150 24000 WFLUX-80 80 28～400 4800 WFLUX-100 100 50～800 2800 WFLUX-150 150 150～2250 680 WFLUX-200 200 360～3600 210
2.隨著壓力的增大，流量范圍也隨之?dāng)U大。
2. 標準狀態條件:P=101.325kPa,T=293.15K
3. 使用條件:
環境溫度: -30～+60℃
介質溫度: -20～+80℃
相對濕度: 5%～95%RH
大氣壓力: 86kPa～106kPa
4. 電氣性能指標
工作電源: 外電源：+24VDC
內電源：3.6V鋰電池
整機功耗: 外電源＜1W
內電源＜0.3mW,鋰電池可用二年以上。
輸出方式: 頻率信號
4～20mA電流信號：對應流量0～Qmax,20mA對應流量可由用戶自已設定。
RS485通訊：可傳輸溫度、壓力、瞬時流量和累積流量參數。
5. 防爆標志：ExdⅡBT4
6. 防護等級：IP65
四、產品選型
1. 用戶訂購本產品時要注意根據管道公稱直徑、流量范圍、公稱壓力、介質*壓力、介質溫度范圍、環境條件選擇合適的規格,在危險場所使用的必須注明防爆等級要求。
2. 流量計一般為基本型,帶工況脈沖輸出和RS485通訊接口,若需其它附件輸出功能,請?jiān)谟嗀洉r注明。
3. 配套產品:可配套WF-XMJA-9000型流量積算儀通過RS485接口實現異地(距離≤100m)顯示。

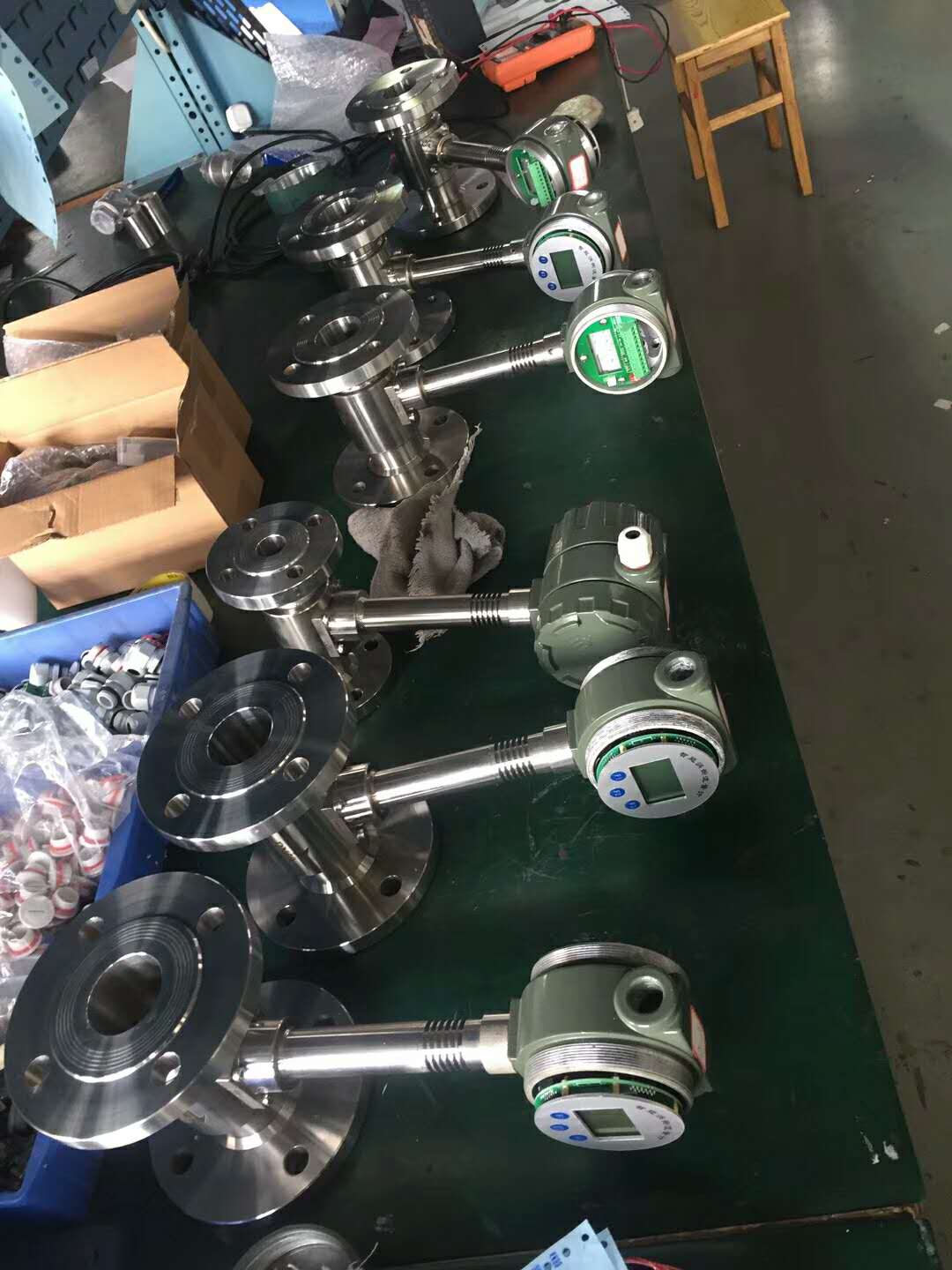

一、壓縮空氣用溫壓補償渦街流量計的概述
帶溫壓補償型一體式渦街流量計是根據卡門渦街理論?？ㄩT渦街釋放頻率f和流速v成正比，因此通過測量卡門渦街釋放頻率就可以算出瞬時流量。
壓電式渦街流量計：應力式渦街流量計是速度式流量計的一種，它以卡門渦街理論為基礎，采用壓電晶體檢測，流體通過管道內三角柱時所產生的旋渦頻率，從而測量出流體的流量。結構簡單牢固，無運動磨損部件，使用壽命長，測量精度高，量程寬，阻力損失小。
電容式渦街流量計：電容式渦街流量傳感器的探頭是由一對差動電容組成。旋渦發生體產生的旋渦作用力交替作用在探頭兩側，使探頭內的差動電容發生差值變化，經放大器轉換成流量電脈沖信號。獨特的內部結構使探頭具有良好的抗振性能和可測*小流量。探頭電容極板的基體，采用進口陶瓷在一千多度的高溫下成型，故抗高溫性能好，核心部件的工藝、結構使可靠性更高。智能傳感器具有氣、液通用性，通頻帶自動跟蹤，無須電位器或撥動開關調整頻帶和靈敏度，無零漂移，量程自由設定，真正實現了現場免調試。該電路對不同振動頻率有抑制作用，增強抗振性能、有線性化功能。
**應用于石油、化工、冶金、機械、食品、造紙，以及城市管道供熱、供水、煤氣等行業的各種低黏度液體、氣體、蒸汽等單向流體的工藝計量和節能管理。
二、壓縮空氣溫壓補償渦街流量計的產品特點
1、采用低功耗CPU中央處理器和液晶顯示，功耗低。
2、安裝簡便，維護十分方便，檢定周期長，一般為兩年。
3、結構簡單牢固，無可動部件，長期運行十分可靠。
4、量程范圍寬:正常范圍1∶10，量程比可達1∶15。
5、壓力損失小，運行費用低，更具節能意義。
6、在一定雷諾數范圍內，輸出信號不受被測介質物理性質和組分變化的影響，儀表系數僅與旋渦發生體的形狀和尺寸有關，調換配件后一般無須重新標定儀表系數。
7、可現場顯示，也可遠距離傳輸，還可與計算機控制系統聯網。
8、檢測探頭不直接接觸被測介質，性能更穩定。
9、溫壓補償一體化設計、電流輸出均為光電隔離型，具有良好的抗共模干擾抑制能力。
三、一體式智能渦街流量計的技術參數
1、溫度范圍:壓電式:-25℃～+350℃ 電容式:-40℃～+450℃
2、連接方式:DN15～DN300為法蘭卡裝式或法蘭連接式,DN300～DN1000為插入式,DN1000以上可特
殊訂貨
3、流速范圍:蒸汽:7m/s～70m/s 液體：0.7m/s～7m/s 氣體：5 ～35m/s
4、壓力規格:PN1.6MPa; PN2.5MPa; PN4.0MPa,更高壓力規格可特殊定做
5、壓力損失系數:Cd≤2.6
6、準 確 度:法蘭卡裝式、法蘭連接式:0.5級、1.0級、1.5級 插入式：1.5級、2.5級
7、供電電壓:傳感器:DC12V或DC24V 變送器:DC24V
現場顯示型：DC24V、DC12V或3.6V鋰電池
8、輸出信號:傳感器:脈沖頻率信號2～3000Hz 低電平≤1V 高電平≥6V
變送器：兩線制4～20mA.DC電流信號
9、抗震性能:壓電式≤0.2g 電容式≤2.0g
10、環境溫度:傳感器:-30℃～+65℃ 變送器:現場顯示-10℃～+50℃
11、環境濕度:相對濕度5～85%RH
12、信號遠傳距離:≤500m
13、直管段長度:上游≥10D 下游≥5D
14、防爆等級: Exia IICT2-T5本安防爆
15、防護等級：普通型IP65 潛水型IP68
16、儀表材質:儀表外殼采用鋁合金,表體部分采用不銹鋼304材質,也可根據用戶要求采用特殊材質。
四、一體化溫壓補償渦街流量計的產品選型
1、明確管道內徑、測量介質名稱、介質狀態、工作壓力、工作溫度、工藝流量范圍（*小、正常、*工況流量m3/h）非工況流量可根據用戶提供參數定做。
2、根據上述參數查閱流量范圍參考表，選擇管徑的大小，使用的*流量應不小于流量計額定*流量的50%。
-
