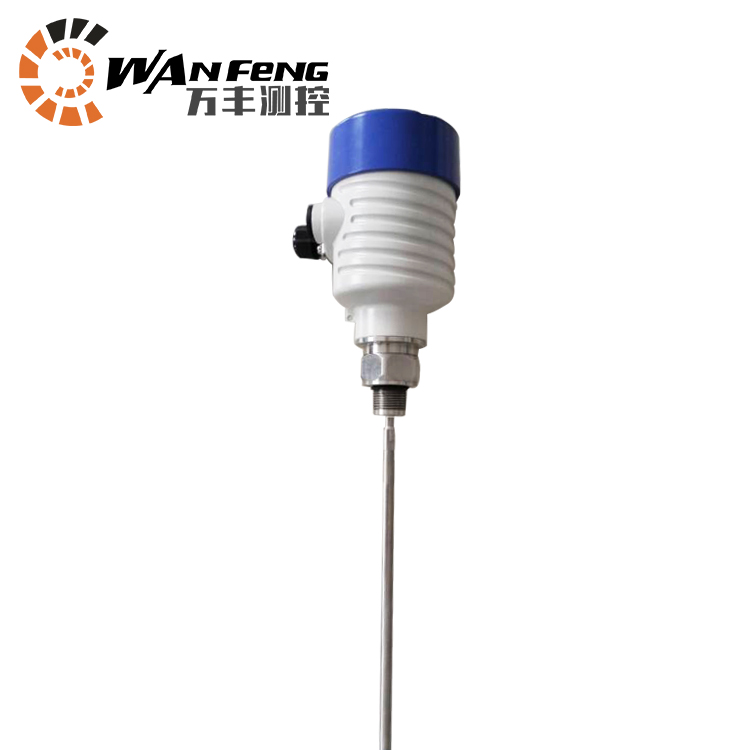

- 導波雷達液位計
導波雷達液位計原理
WF系列導波雷達物位計是基于時間行程原理的電磁波測距系統。儀表探頭發出的1GHz的微功率電磁波信號沿著探測組件(探桿或探測纜繩)以光速進行傳播。當電磁波接觸到被測物質表面時，由于介電常數發生突變，電磁波被反射回來。反射回來的電磁波沿著探測組件傳播，并返回到儀表探頭。電磁波的發射與接收的時間間隔與儀表探頭到被測介質的距離成正比，由此能夠計算出儀表探頭到被測介質表面的距離。
導波雷達液位計優點和優勢
相對于超聲波原理儀表而言，導波雷達物位計不受壓力變化、真空、溫度變化、惰性氣體、煙塵、蒸汽等環境影響，測量結果穩定可靠。
相對于非接觸方式雷達物位計而言，導波雷達物位計電磁波信號沿著探測組件(探桿或探測纜繩)進行傳播，所以受到測量環境中水蒸氣和粉塵等因素的影響較小。沿著探測組件進行傳播的微波信號對于波動的界面仍然具有同樣的反射性能，所以幾乎不受物料波動影響。接觸性測量方式使得信號反射能力更強，可以測量介電常數更低的介質。接觸測量方式使得信號反射更可靠，從而不會出現失波現象。
相對于電容式物位計而言，無需空罐滿罐標定，直接使用，現場操作簡便。測量結果不受介電常數變化影響。當被測介質是成分不清楚或者是成分比例隨時改變的混合物時，也能夠進行可靠測量。
相對于磁翻板、磁致伸縮、重錘、鋼帶或浮球等液位計而言，導波雷達物位計不依賴機械運動進行測量，沒有活動部件，可靠性高，壽命長。
1.2導波雷達液位計應用舉例
一.3.1 液體容器液位測量
WF系列導波雷達物位計是非腐蝕性液體液位測量的理想解決方案。獨特的探頭設計使得測量信號更強，從而測量結果更可靠、更穩定。獨特的探頭設計使得盲區更小可以對尺寸更小的容器進行測量。獨特的探頭設計使得探頭尺寸更小，從而現場開口尺寸更小更方便現場安裝。同軸結構的探測組件非常適合測量小介電常數的低粘度液體。同軸結構的探測組件也非常適合應用在對測量精度要求非常高的情況。測量結果與被測介質的密度、溫度、壓力、泡沫、介電常數等特性無關。
一.3.2 固體容器料位測量
WF導波雷達物位計是為固體測量而設計的。尺寸加大的傳感器可以經受更大的拉力。探桿和探測纜繩都具有加粗設計，更耐磨損。由于細顆粒和粉末狀固體對纜繩的拉力和磨損較小， 導波雷達對細顆粒和粉末狀固體料位測量具有良好的效果。導波雷達獨特的防松脫設計將固體測量墜纜的危險降到*低。
一.3.3 酸堿溶液液位測量
WF系列導波雷達物位計是為腐蝕性液體測量而設計的。探頭和儀表法蘭由PFA材料完全包覆。是腐蝕性液體測量的理想解決方案。
一.3.4 食品加工或制藥容器液位測量
WF系類導波雷達物位計同時也是對于食品加工和制藥容器液位測量的理想選擇。探測組件由食品安全級材料PFA或者PTFE全部包覆的8300，完全滿足食品衛生安全要求。
一.3.5 立管和旁通管方式液位測量
立管和旁通管的使用可以解決攪拌扇葉對導波探測組件造成的影響經常見于化工反應容器，比如石化行業。當然在這種測量環境中，導波雷達的測量具有很多的優勢。立管和旁通管能夠增強導波雷達接收信號的強度。旁通管的側面連接開口，罐內沉淀物或腐蝕性物質對測量結果都不會有影響。 產品能夠在高達300℃的環境下進行測量，即使是標準產品，也能夠在150℃的環境下進行測量。
-
